流程设计使用说明
这里主要介绍流程设计器的整体结构和流程节点的主要属性

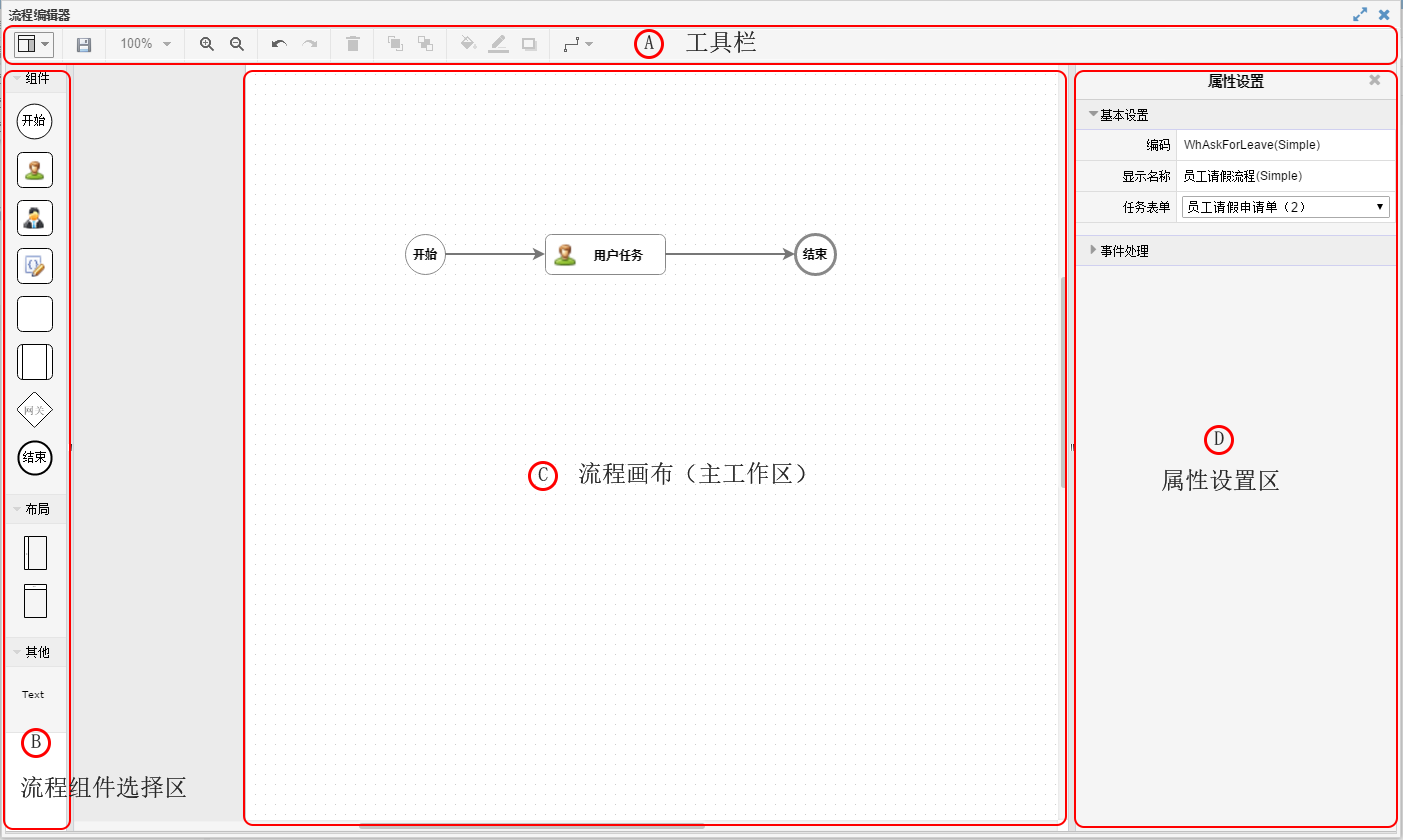

流程设计器初识
如上图所示，设计器分以下几个区域：
- 工具栏
- 流程组件选择区
- 流程画布主工作区
- 属性设置区
工具栏
工具栏出了保持按钮，其他一般是需要的
流程组件选择区
这里列出了流程所需的主要控制节点和几个辅助画图的控件（泳道和Text）
开始 （每个流程必须有一个开始节点）
用户任务 （该节点表示用户参与办理但不需要审批的任务）
审批任务 （需要用户审批任务）
脚本任务 （该节点不需要用户参与，由系统自动执行，执行完后继续推进流程, 例如流程审核完成后，将数据写入业务系统）
等待节点 （ 等待节点是需要等到的某个条件成立，才会继续往下执行。等待条件可以设置为一个公式，例如检测某个值是否等于某个状态，还可以和业务服务进行联合使用，用以检测其他业务系统的数据是否满足特定的条件。）
结束 （流程的唯一结束节点，必须有）
流程画布（主工作区）
这里主要是设置流程整体布局、 连接各任务节点、设置任务节点名称。
属性设置区
属性设置是流程设计过程中使用频率最高的，不同节点类型都有自己不同的属性
